Характеристики насоса СМ 150-125-315 |
|
|
Технические характеристики - насос СМ 150-125-315, сточный массный фекальный насос горизонтальный, стационарного исполнения, консольного типа, одностороннего входа.
Насос СМ 150-125-315 используют в системах очистных сооружений, объектах ЖКХ, предприятиях водоканала для перекачивания производственно-промышленных и городских стоков.
Конструктивно и по техническим характеристикам представляет собой центробежный насос с односторонним подводом жидкости к закрытому рабочему колесу. В качестве привода насоса СМ задействован общепромышленный асинхронный электродвигатель АИР.
Условное обозначение СМ 150-125-315-4 (6), где:
- СМ: Сточный Массный;
- 150: в мм, диаметр всасывающего патрубка;
- 125: в мм, диаметр напорного патрубка;
- 315: в мм, диаметр рабочего колеса
- 4 (6): оборотов в минуту, индекс частоты вращения (4 - 1450 об/мин, 6 - 960 об/мин).
В таблице представлены технические характеристики насосов в стандартном исполнении и в исполнениях с обточками рабочих колес.
Рисунки 1; 2 - рабочие характеристики насоса СМ 150-125-315.
Таблица
Технические характеристики
| Типоразмер агрегата |
Подача
м3/ч |
Диапазон подачи
м3/ч |
Напор
м |
Диапазон напора
м |
Двигатель
кВт |
Об/мин |
Давление на входе
не > МПа (кгс/см2) |
| СМ150-125-315-4 |
200 |
100-200 |
32 |
35-28 |
37 |
1450 |
0,25 (2,5) |
| СМ150-125-315а-4 |
180 |
90-218 |
27,5 |
31-25 |
30 |
| СМ150-125-315б-4 |
160 |
82-200 |
22,5 |
25-20 |
22 |
| СМ150-125-315-6 |
100 |
65-160 |
15 |
16-12,7 |
11 |
960 |
| СМ150-125-315а-6 |
100 |
60-150 |
12,5 |
13,2-10,5 |
11 |
| СМ150-125-315б-6 |
92 |
55-140 |
10 |
11,8 |
7,5 |

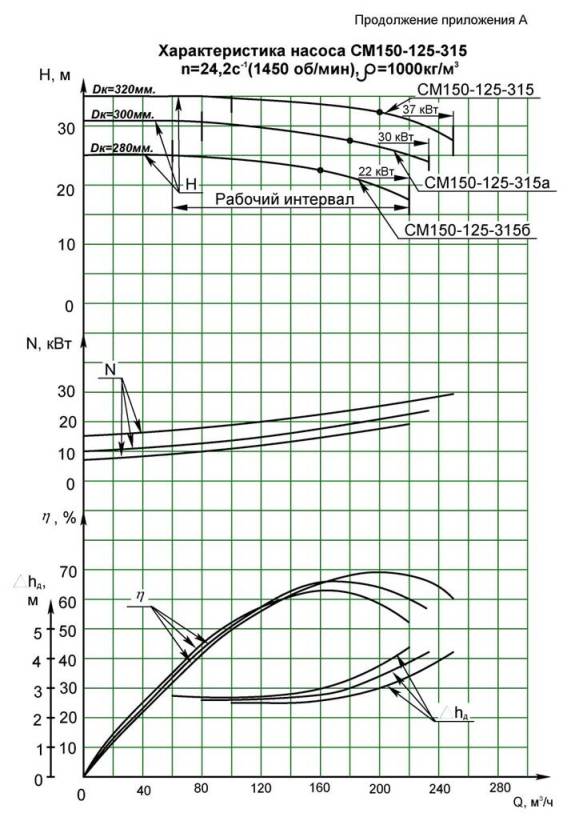

Рис.1 Рабочая характеристика

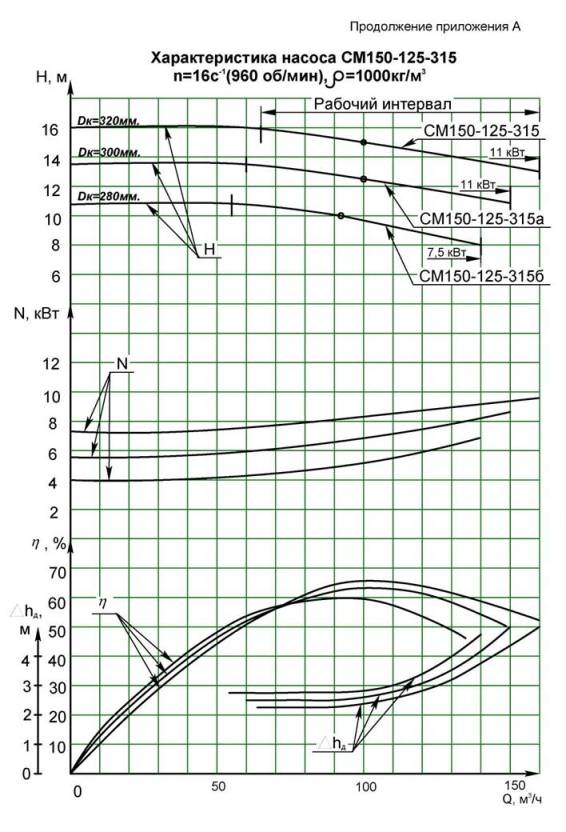

СМ150-125-315-4 | Рис.2 Рабочая характеристика
СМ150-125-315-6 |
|
|
|
