Габаритный чертеж насоса СМ 150-125-315 |
|
|
Насос СМ 150-125-315 - горизонтальный с односторонним входом фекальный насос для перекачки стоков и грязных жидкостей промышленно-бытового происхождения.
Насос СМ снабжен трехфазным электроприводом, в качестве которого используется асинхронный общепромышленный электродвигатель серии АИР (мощности приводов для насосов - 37, 30, 22, 11 и 7,5 кВт).
На рисунке 1: габаритный чертеж - насос СМ 150-125-315.
На рисунке 2 - габаритный чертеж электронасосов СМ.
Таблица - габаритные и присоединительные размеры - фекальных насосов СМ.

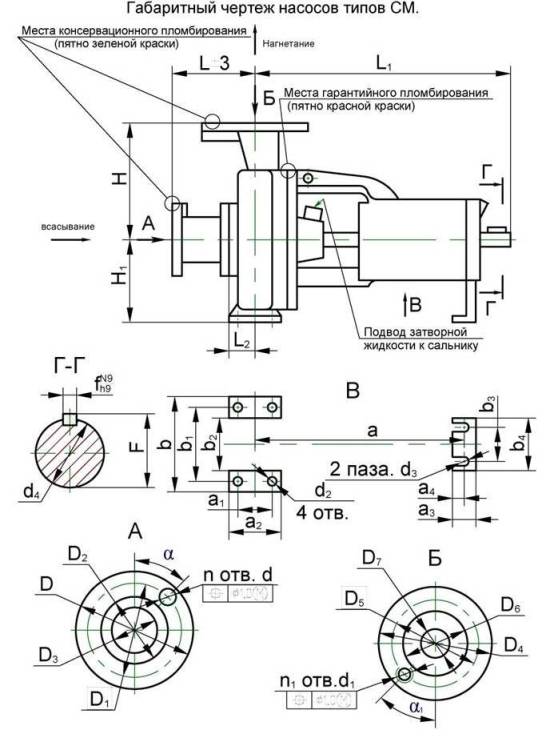

Рис.1 Габаритный чертеж насоса

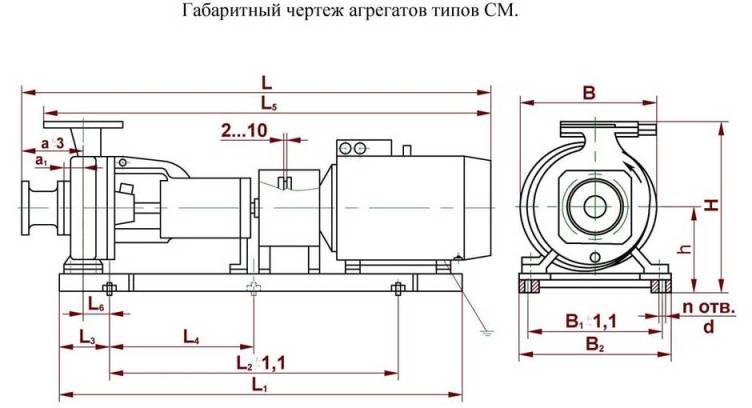

 Рис.2 Габаритный чертеж агрегата
Таблица. Габаритные и присоединительные размеры агрегатов
| Агрегат |
Марка
двигат. |
Двигат.
кВт |
Об/
мин |
Размеры в мм |
Масса
кг |
| a (a1) |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B |
B1 |
B2 |
H |
h |
n |
d |
| СМ150-125-315-4 |
5А200М4 |
37 |
1450 |
395
(115) |
1730 |
1317 |
1000 |
150 |
500 |
1423 |
35 |
536 |
400 |
445 |
790 |
435 |
6 |
19 |
548 |
| А200М4 |
37 |
1730 |
790 |
548 |
| ВА200М4 |
37 |
1770 |
860 |
605 |
| СМ150-125-315а-4 |
АИР180М4 |
30 |
1645 |
1197 |
900 |
450 |
1368 |
790 |
488 |
| А180М4 |
30 |
1670 |
790 |
488 |
| 5АМХ180М4 |
30 |
1645 |
790 |
488 |
| ВА180М4 |
30 |
1690 |
860 |
550 |
| АИМР180М4 |
30 |
1670 |
850 |
540 |
| СМ150-125-315б-4 |
АИР180S4 |
22 |
1595 |
450 |
1318 |
790 |
468 |
| А180S4 |
22 |
1610 |
790 |
468 |
| 5АМХ180S4 |
22 |
1595 |
790 |
468 |
| ВА180S4 |
22 |
1640 |
860 |
530 |
| АИМР180S4 |
22 |
1660 |
850 |
520 |
| СМ150-125-315-6 СМ150-125-315а-6 |
5А160S6 |
11 |
960 |
1635 |
1162 |
850 |
425 |
1358 |
790 |
423 |
| 5АМХ160S6 |
11 |
1635 |
790 |
423 |
| АИР160S6 |
11 |
1570 |
790 |
423 |
| ВА160S6 |
11 |
1670 |
860 |
490 |
| АИМР160S6 |
11 |
1690 |
850 |
480 |
| СМ150-125-315б-6 |
АИРМ132М6 |
7,5 |
1465 |
1065 |
1188 |
790 |
375 |
| АИРМ132М6 |
7,5 |
1465 |
790 |
375 |
| А132М6 |
7,5 |
1510 |
790 |
375 |
| 5АМХ132М6 |
7,5 |
1465 |
790 |
375 |
| 4ВР132М6 |
7,5 |
1485 |
840 |
410 |
| ВА132М6 |
7,5 |
1505 |
850 |
405 |
| АИМ132М6 |
7,5 |
1525 |
840 |
410 |
|
|
|
